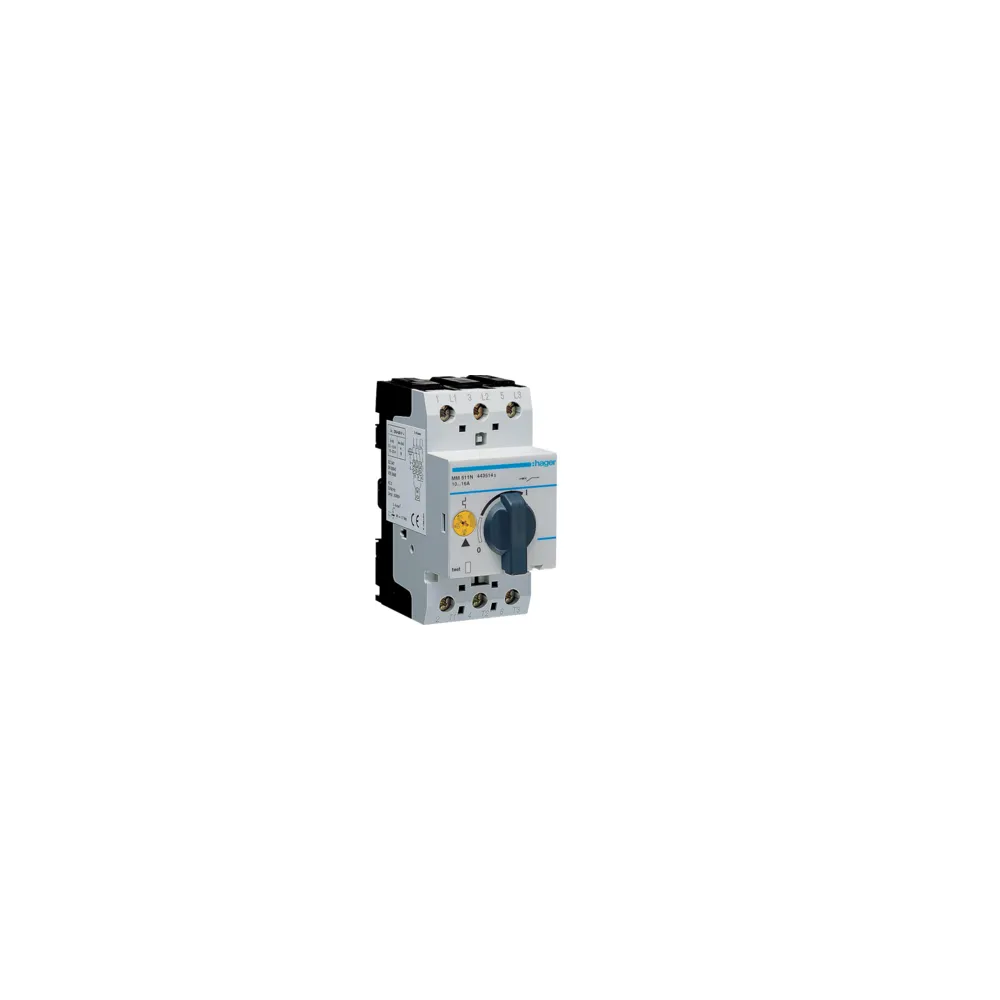

MM511N WYŁĄCZNIK SILNIKOWY TERMOMAGNETYCZNY 10.0-16.0A 3Z 2.5M 230V AC NAPĘD OBROTOWY

82414
338,25 zł
Brutto
Obecnie brak na stanie

Gwarancja bezpiecznej transakcji
Guarantee Safe Checkout


Zasady dostawy



Polityka prywatności



Zwroty i reklamacje

Dane techniczne

 ukryj wszystkie

Konstrukcja

Liczba biegunów:            3 P

Układ biegunów:             3 P

Montaż:              Szyna DIN

Funkcje

Wykrywanie braku fazy:               tak

Zaplombowany:               nie

Kompatybilność

Zgodność z montażem szynowym DIN:  tak

Charakterystyka elektryczna

Napięcie znamionowe łączeniowe Ue (AC):         690 V

Typ napięcia zasilającego:            AC

Częstotliwość:  50/60 Hz

Napięcie

Znamionowe napięcie izolacji Ui:              690 V

Znamionowe napięcie udarowe wytrzymywane Uimp:  6000 V

Prąd

Prąd znamionowy In:     16 A

Zdolność wyłączania 690V (NF EN 60947-2):        3 kA

Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego:        12,4 / 15,5 / 18,6 In

Wyzwalanie termiczne z 30 °:     10 / 10,8 / 11,5 / 12,3 / 13 / 13,8 / 14,5 / 15,3 / 16 A

Prąd znamionowy w temperaturze 0°C zgodnie z PN-EN 60947:  16 A

Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947:               16 A

Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947:               16 A

Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947:               16 A

Prąd znamionowy w temperaturze 40°C zgodnie z PN-EN 60947:               16 A

Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947:               16 A

Znam. zwarciowa zdolność łączeniowa Icn dla 220V AC wg PN-EN 60 947-2:         38 kA

Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60 947-2:         38 kA

Znam. zwarciowa zdolność łączeniowa Icn dla 240V AC wg PN-EN 60 947-2:         38 kA

Znam. zwarciowa zdolność łączeniowa Icn dla 380V AC wg PN-EN 60 947-2:         38 kA

Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60 947-2:         38 kA

Znam. zwarciowa zdolność łączeniowa Icn dla 690V AC wg PN-EN 60 947-2:         2 kA

Prąd znamionowy wyłączalny zwarciowy roboczy Ics:     75 %

Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2):            50 kA

Zdolność wyłączania 240V (NF EN 60947-2):        50 kA

Zdolność wyłączania 400V (NF EN 60947-2):        50 kA

Prąd znam. wyłączalny zwarc. graniczny Icu dla 220V AC wg PN-EN 60947-2:        50 kA

Prąd znam. wyłączalny zwarc. graniczny Icu dla 380V AC wg PN-EN 60947-2:        50 kA

Częstotliwość

Częstotliwość (zakres do ETIM): 50 do 60 Hz

Moc

Całkowite straty mocy dla prądu znamionowego:            6,64 W

Normalna moc silnika trójfazowego dla AC3 poniżej 230 V:          4 kW

Normalna moc silnika trójfazowego dla AC3 poniżej 400 V:          7,5 kW

Moc robocza dla 3P przy 380-400V AC AC3 według IEC60947-4: 7,5 kW

Moc robocza dla 3P przy 690V AC AC3 według IEC60947-4:          12,5 kW

Wytrzymałość

Wytrzymałość elektryczna (liczba cykli): 50000

Wytrzymałość mechaniczna w liczbie operacji na godzinę:           40

Wytrzymałość mechaniczna (liczba cykli):             100000

Instalacja / Montaż

Moment dokręcający:   1,7 Nm

Podłączenie

Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 6 mm²

Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka):           1 / 6 mm²

Rodzaj przyłącza:             ze śrubą

Ustawienia

Zakres nastaw: 198,4 / 297,6 A

Typ ustawiania In lub Ith:             IN

Wyposażenie

Automatyczna kompensacja temperaturowa:    -5 / 40 °C

Akcesoria dodatkowe:  tak

Norma

Norma: IEC 60947-4-1, EN 60947-4-1

Dyrektywa europejska RoHs:     zgodny

Dyrektywa europejska WEEE:    dotyczy

Bezpieczeństwo

Stopień ochrony:             IP20

Z ochroną termiczną:     tak

Warunki użytkowania

Temperatura robocza:   -25…55 °C

Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.:      3

Temperatura przechowywania/transportu:        -25…80 °C

Temperatura

Temperatura kalibracji: 30 °C

82414

Opis

Liczba biegunów
3
Stopień ochrony (IP)
IP20
Szerokość
45mm
Wysokość
140mm
Głębokość
75mm
Rodzaj elementu przełączającego
Pokrętło
Znamionowa moc pracy przy AC-3, 400 V
7.5kW
Znamionowy prąd ciągły Iu
16A
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Zakres nastawy wyzwalacza przeciążeniowego
10A
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego
198.4A
Budowa urządzenia
Urządzenie mocowane na stałe
Znamionowe napięcie pracy
690V
Sposób wyzwalania
Termomagnetyczny
Znamionowa moc pracy przy AC-3, 230 V
4kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
50kA
