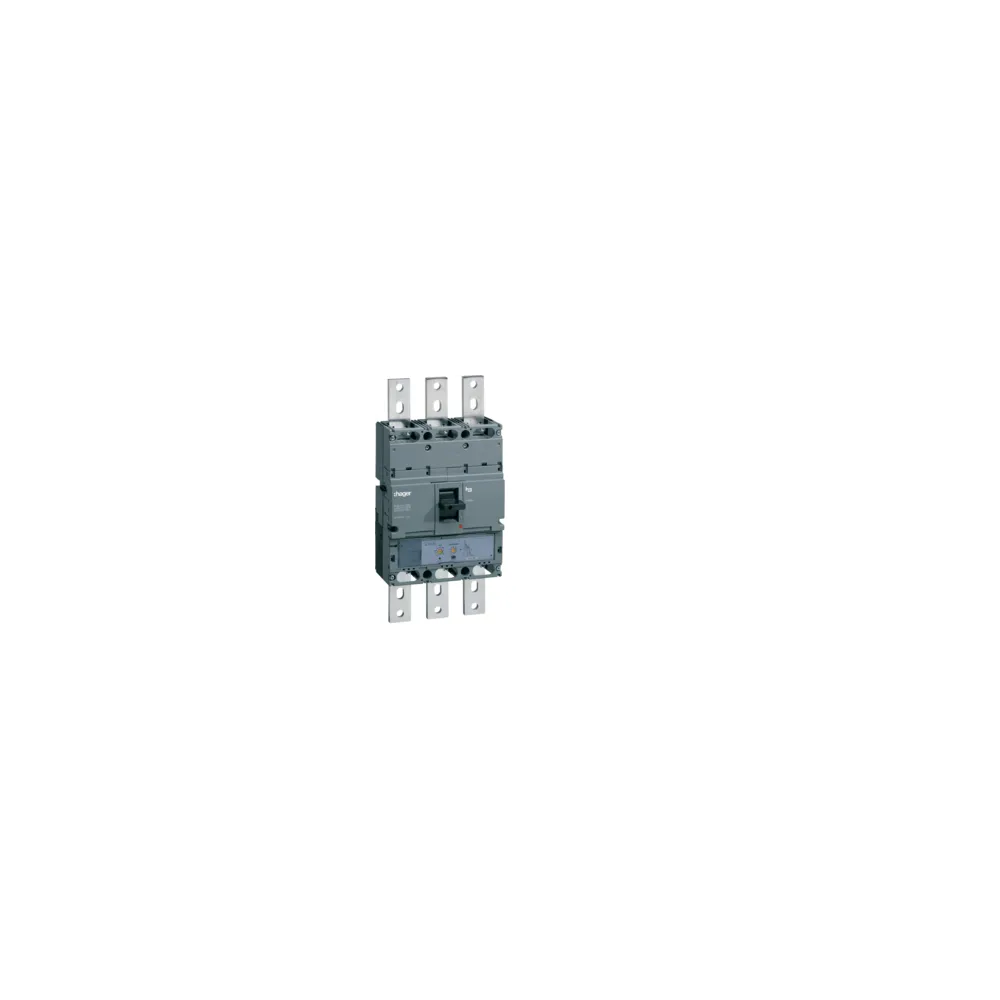

WYŁĄCZNIK MOCY H1000 3P 50KA 800A LSI

937990
10 234,10 zł
Brutto
Obecnie brak na stanie

Gwarancja bezpiecznej transakcji
Guarantee Safe Checkout


Zasady dostawy



Polityka prywatności



Zwroty i reklamacje

Konstrukcja

Liczba biegunów:             3 P

Układ biegunów:             3P3D

Funkcje

Urządzenie kompletne z jednostką zabezpieczającą:        tak

Jednostka wyzwalania:  LSI

Zintegrowana ochrona przed doziemieniem:       nie

Kompatybilność

Zgodność z montażem szynowym DIN:  nie

Charakterystyka elektryczna

Napięcie znamionowe łączeniowe Ue (AC):         220 / 690 V

Częstotliwość:   50/60 Hz

Napięcie

Znamionowe napięcie izolacji Ui:             800 V

Znamionowe napięcie udarowe wytrzymywane Uimp:   8 kV

Z wyzwalaczem podnapięciowym:            nie

Prąd

Prąd znamionowy In:     800 A

Zdolność wyłączania 690V (NF EN 60947-2):        20 kA

Nastawa wyzwalcza termicznego:            0,4 / 0,5 / 0,63 / 0,9 / 0,95 / 1

Zdolność wyłączania 1P przy 230 V (EN 60947-2).:            51 kA

Zdolność wyłączania 1P przy 400 V (EN 60947-2).:            9 kA

Prąd znamionowy wyłączalny zwarciowy roboczy Ics:     100 %

Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2):            85 kA

Zdolność wyłączania 240V (NF EN 60947-2):        85 kA

Zdolność wyłączania 400V (NF EN 60947-2):        50 kA

Zdolność wyłączania 415V (NF EN 60947-2):        50 kA

Zdolność wyłączania 440V (NF EN 60947-2):        45 kA

Współczynnik korekcyjny prądu

Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie:       1

Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie:       1

Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie:          1

Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie:     1

Moc

Całkowite straty mocy dla prądu znamionowego:             153,6 W

Straty mocy na biegun dla prądu znamionowego:            51,2 W

Zadziałanie

Tryb wyzwalania:            LSI

Nastawa czasu wyzwalania członu termicznego:               5 / 10 / 11 / 19 / 21 / 29 ms

Czas reakcji przy otwieraniu:       10 ms

Parametry elektryczne

Nastawa czasu wyzwalania członu magnetycznego:         100 do 200 ms

Wytrzymałość

Wytrzymałość elektryczna (liczba cykli): 1000

Wytrzymałość mechaniczna (liczba cykli):            4000

Instalacja / Montaż

Moment dokręcający:    65 Nm

Montaż na szynie TS z opcjonalnym adapterem:               nie

Podłączenie

Przekrój przewodu elastycznego (linka) w zacisku:           2x240mm²

Przekrój przewodu sztywnego (drut) w zacisku: 2x240mm²

Połączenie:         połączenie z przodu

Rodzaj przyłącza:             Zacisk

Ustawienia

Zakres regulacji magnetycznej:   4480 / 5600 / 7000 / 8960 / 9600 / 9600 / 9600 A

Nastawa wyzwalacza elektromagnetycznego:     2,5 / 5 / 10

Typ ustawiania In lub Ith:            IrTh

Wyposażenie

Opcjonalny napęd silnikowy:      tak

Norma

Norma: IEC 60947-2

Dyrektywa europejska WEEE:    dotyczy

Bezpieczeństwo

Stopień ochrony:             IP4X

Warunki użytkowania

Temperatura robocza:   -25…70 °C

Temperatura przechowywania/transportu:          -35…70 °C

937990

Opis

Liczba biegunów
3
Stopień ochrony (IP)
IP40
Rodzaj elementu przełączającego
Przełącznik
Znamionowy prąd ciągły Iu
800A
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Liczba styków pomocniczych zwiernych
0
Liczba styków pomocniczych rozwiernych
0
Zakres nastawy wyzwalacza przeciążeniowego
320A
Liczba styków pomocniczych przełącznych
0
Zakres napięcia znamionowego
220V
Przyłącza obwodów głównych
Strona przednia
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego
0A
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego
4480A
Budowa urządzenia
Urządzenie mocowane na stałe
